公司新闻

思嘉|心无旁骛攻主业,获福建省科学技术进步奖一等奖

2020-12-30    来源:    浏览:100次
分享到:

外出露营、旅游,帐篷是大多数驴友都会选择的装备。但在长期使用过程中,帐篷不可避免地会出现折痕、折裂的问题,影响产品使用寿命。




产品出现折痕、折裂的主要原因:

1.材料本身折叠时易出现折痕;

2.使用时总是按着一个折痕去折叠帐篷,久而久之,容易产生裂缝;

3.在低温环境和玻璃化温度下,材料会发硬、变脆、易开裂。



其中,帐篷原材料的性能对减少折痕、折裂问题起到至关重要的作用。

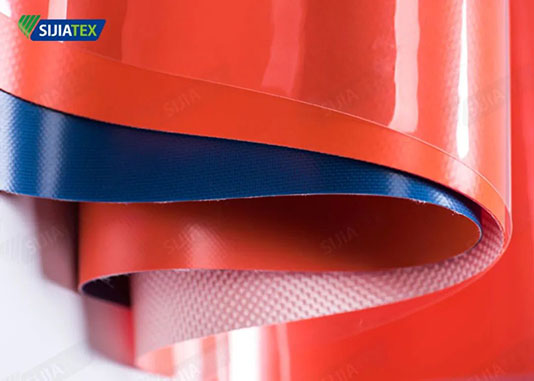

思嘉技术研发团队与福州大学、福建恩迈特、长乐伊纺达、浙江华峰等专家学者和技术人员,历时三年多,研发出具备良好的弹性、抗撕裂、剥离强度大、耐老化、耐低温、阻燃、阻隔、自清洁功能等特性的TPU薄膜/聚酯纤维经编网布复合材料,优越的性能使得材料的终端产品在使用时有效减少折痕、折裂等问题。



12月29日上午,福建省科学技术奖励大会在福州隆重召开,尹力、王宁、赵龙、郑新聪、吴洪芹、薛卫民等省领导出席大会并为获奖代表颁奖。

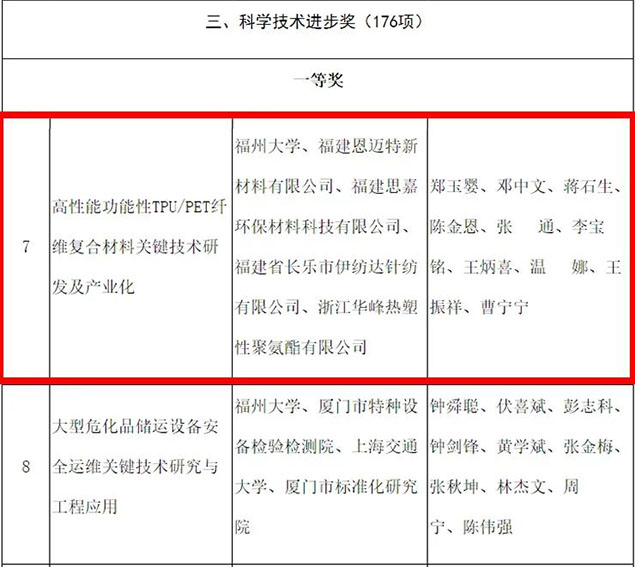

2019年度福建省科学技术奖共评选出192个项目,其中,思嘉“高性能功能性TPU/PET纤维复合材料关键技术研发及产业化”项目荣获福建省科学技术进步奖一等奖。




思嘉TPU复合材料为何能够减少折痕、折裂异常?

·传统涂覆工艺,胶水溶剂会浸满织物表面且渗入织布,固化后织物变硬,导致产品折叠出现折痕、折裂等问题。思嘉高性能功能性TPU/PET纤维复合材料关键技术,使得胶水溶剂仅涂覆在织物表面,制成的产品手感柔软,不易出现折痕、折裂异常。

·思嘉TPU复合材料的玻璃态转变温度比较低,在零下40度仍保持良好的弹性、柔顺性和其他物理性能。




高性能功能性TPU/PET纤维复合材料关键技术还有哪些优势?

1.  采用传统涂覆工艺,胶水溶剂容易破坏三维织物的拉丝结构,导致拉力降低,终端产品所能承受的充气压力较小,思嘉涂覆工艺则可以让产品承受20PSI以上的充气压力,中间拉丝不断裂。

2.  思嘉涂覆工艺不会腐蚀烘箱,出现锈渣掉落在网布上的问题,避免材料出现鼓包等异常。

3.  思嘉涂覆工艺在涂覆时控制胶水粘度在5-6万cps,并调整压力避免胶水上量过大,防止终端产品出现粘丝、长短丝等问题。

4.  传统涂覆工艺需添加具有挥发性的溶剂,对员工以及工作环境都造成不良影响。

5.  较传统涂覆工艺,思嘉涂覆工艺操作更为简单,且便于控制。




研发该项目有什么意义?

该项目在一定程度上可引领国内高性能热塑性聚氨酯的升级换代,替代进口产品;促进诸如上游热塑性聚氨酯树脂和聚酯纤维、下游储油袋、帐篷、充气艇等相关产业的升级和产品结构的调整;市场广阔、发展潜力大,有助于打造民族品牌,实现可持续发展,让福建在自主创新、科技独立自强得发展道路走得更稳、更快、更远。

项目实施期内,PET纤维复合材料涂覆工艺技术成果已在思嘉顺利实现产业化,并取得了显著的经济效益。



本项目所研发的TPU薄膜/聚酯纤维经编网布复合材料发展前景良好,关键物性性能指标达国际先进水平。除户外帐篷,其还可用于软体储油、储液袋(罐)、充气艇、便携式充气千斤顶等产品的生产制造。



福建省科学进步一等奖是福建思嘉环保材料科技有限公司继福建省企业技术中心、福建省绿色工厂之后的又一省级重要奖项,充分体现了思嘉的技术实力和创新能力,同时对行业发展做出一定贡献。



省委书记尹力在会上强调,科技创新在经济社会发展中越来越重要,这也赋予了广大科技工作者前所未有的历史重任。思嘉将以此为契机,继续“心无旁骛攻主业”,快速推进技术创新成果产业化,以创新赋能企业发展,助推福建科技发展迈上新台阶,全面建设创新型省份。

Copyright © 2018 思嘉集团  闽ICP备09036669号-5
